كيفية تحديد حجم أنبوب الكوارتز الصحيح لمشروعك؟

اختيار الصحيح أنبوب زجاج الكوارتز يتطلب الحجم مطابقة أربع معلمات لتطبيقك: القطر الخارجي (OD)، وسمك الجدار، والطول، ودرجة المادة. احصل على كل الأربعة بشكل صحيح ولك فرن أنبوب الكوارتز أو مصباح الأشعة فوق البنفسجية أو نظام نشر أشباه الموصلات أو سخان الأشعة تحت الحمراء سوف يعمل بشكل موثوق وفقًا للمواصفات. إذا أهملت واحدة - وخاصة سمك الجدار في نظام مضغوط أو مفرغ - فقد يتشقق الأنبوب أو ينهار أو يفشل حرارياً. يوفر هذا الدليل إطار اختيار منظم للمهندسين ومديري المشتريات وفنيي المختبرات الكوارتز المنصهر أو أنبوب السيليكا المنصهر منتجات للتطبيقات الصناعية والعلمية.

تتبع عملية الاختيار خمس خطوات: (1) تحديد البيئة الحرارية والكيميائية، (2) تحديد القطر الخارجي والتجويف المطلوبين، (3) حساب الحد الأدنى لسمك الجدار للضغط أو واجب الفراغ، (4) تحديد الصحيح أنابيب الكوارتز درجة (شفافة، أو منخفضة OH، أو حليبية، أو ملونة)، و(5) تأكد من التوفر والمهلة الزمنية الخاصة بك مورد أنابيب زجاج الكوارتز . يتم تناول كل خطوة بالتفصيل أدناه مع البيانات المرجعية والأمثلة العملية.

مجموعة منتجات أنابيب زجاج الكوارتز: ستة أشكال قياسية

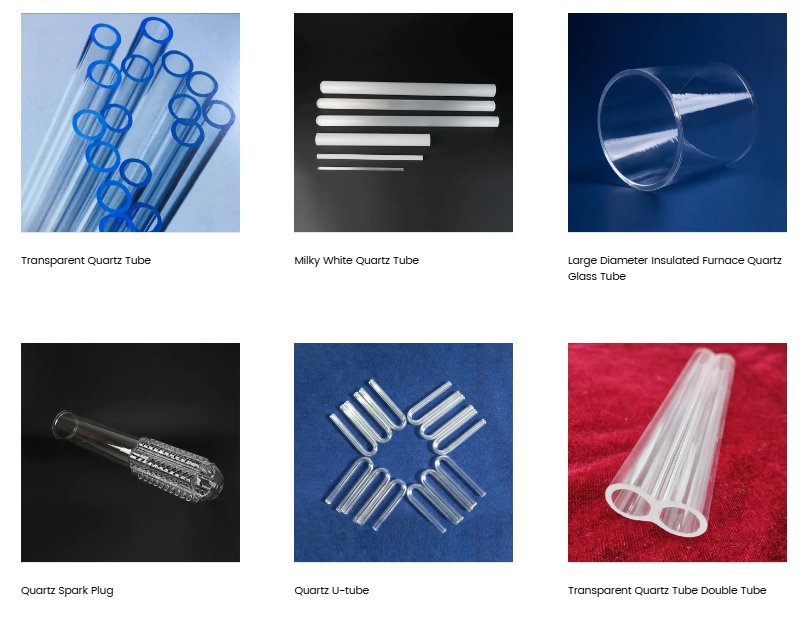

توضح الصورة أدناه ستة نماذج منتجات تمثيلية من شركة Yancheng Mingyang أنبوب زجاج الكوارتز النطاق. يتناول كل نموذج متطلبات تطبيق مميزة، بدءًا من الأنابيب الشفافة القياسية وحتى الأشكال الهندسية المعقدة ذات التجويف المزدوج والأنبوب على شكل حرف U.

من مجموعة المنتجات المعروضة: أنبوب كوارتز شفاف (أعلى اليسار، ذو رأس أزرق) - معيار واضح أنبوب السيليكا المنصهر مع محتوى SiO2 أكبر من 99.9% ونفاذية بصرية أعلى من 93%، يُستخدم في مصابيح الأشعة فوق البنفسجية وأفران أشباه الموصلات والأدوات البصرية. أنبوب الكوارتز الأبيض حليبي (أعلى الوسط) - أنبوب شفاف (غير شفاف) يتم إنتاجه عن طريق التحكم في الفقاعات أثناء الاندماج، وهو مثالي لتطبيقات التسخين بالأشعة تحت الحمراء حيث يلزم توزيع الإشعاع المنتشر. أنبوب زجاج الكوارتز المعزول ذو القطر الكبير (أعلى اليمين) - تجويف واسع أنبوب الكوارتز ذو درجة الحرارة العالية لتطبيقات فرن الانتشار ومفاعل الأمراض القلبية الوعائية حتى 1200 درجة مئوية من الخدمة المستمرة. كوارتز سبارك بلج (أسفل اليسار) - مكون كوارتز مصنوع بدقة يُظهر قدرة المعالجة الثانوية لمنشأة مينجيانج. أنبوب الكوارتز على شكل حرف U (أسفل الوسط) - عازمة أنبوب الكوارتز لتطبيقات المبادلات الحرارية ونظام إعادة تدوير السوائل. أنبوب كوارتز شفاف Double Tube (أسفل اليمين) - تجويف مزدوج محوري أنبوب زجاجي للتطبيقات التي تتطلب قناتين مستقلتين للسوائل أو الغازات في جسم واحد، مثل مجموعات مصابيح التعقيم بالأشعة فوق البنفسجية والمفاعلات الكيميائية المتخصصة.

الخطوة 1: تحديد البيئة الحرارية والكيميائية

قبل تحديد أي بُعد، حدد بيئة التشغيل. يعمل زجاج الكوارتز بشكل مختلف عن زجاج البورسليكات ( ارتفاع البورسليكات يلين الزجاج عند درجة حرارة 820 درجة مئوية تقريبًا؛ الكوارتز المنصهر يلين عند درجة حرارة 1665 درجة مئوية)، لذا فإن السؤال الأول هو ما إذا كان التطبيق يتطلب فعليًا الكوارتز أو ما إذا كان زجاج البورسليكات - المستخدم في أكواب قياس البورسليكات العالية، والقوارير المثلثة، والممرات المثلثة الشكل في مختبرات الكيمياء - كافيًا. إذا تجاوزت درجة حرارة التشغيل 500 درجة مئوية بشكل مستمر، أو كان من المتوقع حدوث صدمة حرارية (دورات تسخين/تبريد سريعة)، فإن الكوارتز هو الاختيار الصحيح.

التوافق الكيميائي هو العامل البيئي الثاني. أنبوب زجاج الكوارتز يقاوم تقريبًا جميع الأحماض (باستثناء الهيدروكلوريك والكبريتيك والنيتريك والهيدروفلوريك) ومعظم المذيبات العضوية، مما يجعله الاختيار القياسي لتوصيل الوسائط المسببة للتآكل في خطوط أنابيب الصناعة الكيميائية. في السياقات الطبية والمختبرية، فإن توافقها الحيوي يجعلها مناسبة لمعدات التعقيم والأدوات التحليلية. تتطلب التطبيقات التي تتضمن حمض الهيدروفلوريك أو حمض الفوسفوريك الساخن مواد بديلة مثل الأنابيب المبطنة بـ PTFE.

الخطوة 2: تحديد القطر الخارجي والتجويف لتطبيقك

يتم تشغيل القطر الخارجي (OD) بواسطة التركيب أو الحافة أو تجويف الفرن الذي يجب أن يتناسب معه. يتم تشغيل التجويف (القطر الداخلي، ID) بواسطة معدل تدفق السائل أو الغاز، أو المكون الذي يجب أن يمر عبر الأنبوب (مثل عنصر التسخين أو تشكيل الألياف الضوئية). يوضح الرسم البياني الشريطي الأفقي أدناه نطاقات OD الأكثر شيوعًا لكل فئة تطبيق رئيسية أنابيب الكوارتز .

يكشف الرسم البياني أن تطبيقات أنابيب فرن أشباه الموصلات تتطلب أوسع نطاق للقطر الخارجي - من 50 مم إلى 200 مم - مدفوعًا بالحاجة إلى استيعاب دفعات من رقائق السيليكون مقاس 150 مم، و200 مم، و300 مم داخل تجويف أنبوب الفرن. هذا هو الجزء الأكبر والأكثر تطلبًا أنبوب الكوارتز ذو درجة الحرارة العالية المنتجات وتتطلب عادةً أنابيب زجاج الكوارتز ذات الفرن المعزول ذات القطر الكبير مثل تلك الموضحة في صورة المنتج أعلاه. تشغل مصابيح الأشعة فوق البنفسجية المبيدة للجراثيم وأنابيب سخان الهالوجين بالأشعة تحت الحمراء الطرف ذو القطر الضيق (8-25 مم و10-20 مم على التوالي)، حيث يعد التسامح المحكم للقطر الخارجي والنقل الممتاز للأشعة فوق البنفسجية هي معايير الاختيار الأساسية بدلاً من سعة الحمل الهيكلي. تمتد أنابيب دعم تشكيل الألياف المختبرية والبصرية على نطاق معتدل (4-30 مم) وغالبًا ما تتطلب أضيق تفاوتات الأبعاد - عادةً تفاوت OD يبلغ ±0.1 مم للتطبيقات البصرية الدقيقة. تمتد خطوط أنابيب المفاعلات الكيميائية على أوسع نطاق عملي في عمليات الشراء اليومية، من 15 ملم إلى أكثر من 100 ملم، اعتمادًا على معدل التدفق وحجم المفاعل. ل أنابيب الكوارتز المخصصة المتطلبات خارج النطاقات القياسية، تقدم Yancheng Mingyang الرسم والمعالجة وفقًا للمواصفات مع التحكم المؤكد في الأبعاد.

الخطوة 3: حساب الحد الأدنى لسماكة الجدار لواجب الضغط والفراغ

سمك الجدار هو البعد الأكثر أهمية للسلامة أنبوب الكوارتز اختيار. يؤدي سمك الجدار غير المحدد إلى تمزق الأنبوب تحت الضغط الداخلي أو الانهيار تحت الفراغ الخارجي. توفر الصيغة التالية (من أنابيب المصانع الكيميائية ASME B31.3، المعدلة للمواد الزجاجية) تقديرًا أوليًا متحفظًا:

t_min = (P × OD) / (2 × S P)

حيث P = ضغط المقياس الداخلي (MPa)، OD = القطر الخارجي (مم)، S = الضغط المسموح به للكوارتز المنصهر (حوالي 7 ميجا باسكال للحمل المستمر في درجة حرارة الغرفة؛ تقليل بنسبة 50% فوق 800 درجة مئوية). يوصى باستخدام عامل أمان لا يقل عن 4x للكوارتز بسبب وضع الفشل الهش.

• مثال 1 (مغلف مصباح الأشعة فوق البنفسجية): OD = 20 مم، الضغط الداخلي تقريبًا (0 مقياس). الحد الأدنى للجدار: 1.0-1.5 ملم هو المعيار. المحرك الأساسي هو قوة التعامل الميكانيكي، وليس الضغط.
• مثال 2 (مفاعل كيميائي مضغوط، 0.3 ميجا باسكال): OD = 50 مم، P = 0.3 ميجا باسكال، S = 7 ميجا باسكال. t_min = (0.3 × 50) / (2 × 7 0.3) = 15/14.3 = 1.05 مم. تطبيق عامل الأمان 4x: الحد الأدنى للجدار = 4.2 ملم. حدد جدارًا مقاس 5 مم للتوفر القياسي.
• مثال 3 (فرن نشر أشباه الموصلات، فراغ إلى 0.01 باسكال): يحكم ضغط الانهيار. بالنسبة لأنبوب OD بقطر 100 مم، يكون الحد الأدنى لجدار خدمة التفريغ عادة 3-4 مم كما تم التحقق منه من خلال تحليل العناصر المحدودة. استشارة الخاص بك مورد أنابيب زجاج الكوارتز لتأكيد سمك الجدار المقدر بالفراغ.

ل فرن أنبوب الكوارتز في التطبيقات عند الضغط الجوي، يتم تحديد سمك الجدار في المقام الأول من خلال إدارة التدرج الحراري: الجدران الرقيقة تعادل درجة الحرارة بشكل أسرع (ضغط حراري أقل) ولكن لديها قوة ميكانيكية أقل. بالنسبة لأنابيب الفرن الجوي القياسية، يكون سمك الجدار 2-3 مم نموذجيًا لـ OD 50-100 مم.

الخطوة 4: حدد درجة الكوارتز الصحيحة لتطبيقك

ليس كل شيء أنبوب زجاج الكوارتز الدرجات قابلة للتبديل. تحدد الدرجة محتوى الهيدروكسيل (OH)، وطيف النقل، وكثافة الفقاعات، والتشطيب السطحي - وكل منها يؤثر على الأداء في تطبيقات محددة. يقارن الرسم البياني أدناه أربع درجات رئيسية عبر ستة معايير اختيار.

يسلط مخطط الرادار الضوء على المفاضلات بين درجات أنابيب الكوارتز الثلاثة الأكثر شيوعًا. الكوارتز الشفاف عالي OH (كما هو موضح في صورة المنتج كالأنابيب ذات الرؤوس الزرقاء) يتفوق في نقل الأشعة فوق البنفسجية والوضوح البصري - مما يجعله الاختيار القياسي أنبوب الكوارتز للأشعة فوق البنفسجية تطبيقات مثل المصابيح المبيدة للجراثيم، والتغليف بالأشعة فوق البنفسجية LED، وأوعية الكوارتز المنصهرة بالأشعة فوق البنفسجية، و لوحة الكوارتز للأشعة فوق البنفسجية مكونات. ومع ذلك، فإن محتواه العالي نسبيًا من الهيدروكسيل (عادة 150-300 جزء في المليون OH) يجعله غير مناسب لمصابيح الزئبق عالية الضغط أو مصادر الهاليد المعدني HID، حيث يؤدي امتصاص OH عند 2.72 ميكرون إلى تعتيم المصباح مبكرًا. أنبوب السيليكا المنصهر المنصهر منخفض الهيدروكسيل مع محتوى OH أقل من 10 جزء في المليون - وأقل من 5 جزء في المليون يمكن تحقيقه من خلال إزالة الهيدروكسيل الفراغي - يسجل أعلى مستوى على محور OH المنخفض وهو الاختيار الصحيح لأظرف مصابيح HID، وأنابيب مصابيح الهالوجين، وتطبيقات سخان أنبوب الكوارتز بالأشعة تحت الحمراء البعيدة حيث يجب أن ينقل الأنبوب إشعاع الأشعة تحت الحمراء بكفاءة طوال فترة خدمته الكاملة. أنبوب الكوارتز اللبني (غير الشفاف). يضحي بالأشعة فوق البنفسجية والانتقال المرئي بالكامل مقابل انبعاث الأشعة تحت الحمراء المنتشر الفائق، مما يجعله الدرجة المفضلة لسخانات أنبوب الكوارتز بالأشعة تحت الحمراء البعيدة وتجميعات سخان الكوارتز المصنوعة من ألياف الكربون حيث يلزم توزيع موحد للحرارة عبر سطح الأنبوب. تحافظ كل من الدرجات المنخفضة OH والحليبية على نفس المقاومة الحرارية الممتازة والمقاومة الكيميائية مثل الكوارتز الشفاف. بالنسبة للتطبيقات التي تتطلب تأكيد محتوى SiO2 بنسبة أعلى من 99.9% - مثل أنابيب CVD لأشباه الموصلات، بوتقة الكوارتز التطبيقات، أو الكوارتز المنصهر rods تُستخدم كدعامات لبوتقة الكوارتز المختبرية - يجب طلب وثائق شهادة التحليل (CoA) من المورد.

الخطوة 5: تفاوت الطول ومعايير الأبعاد والمواصفات المخصصة

يتم توفير أنابيب زجاج الكوارتز القياسية بأطوال 1000 مم، 1500 مم، و2000 مم. تعتبر أطوال القطع ذات التفاوت المسموح به ±1 مم قياسية؛ تتوفر تفاوتات أكثر صرامة (± 0.5 مم أو أفضل) للتطبيقات البصرية وأشباه الموصلات الدقيقة في مهلة زمنية إضافية. يوضح الرسم البياني الخطي أدناه كيف تؤثر متطلبات التسامح الأبعاد على مدى توفر نطاق OD العملي من منشأة إنتاج قياسية.

يوضح الرسم البياني الخطي مقايضة أساسية في شراء أنابيب الكوارتز: مع تشديد متطلبات التسامح الأبعاد، يتناقص الحد الأقصى للقطر الخارجي الذي يمكن تحقيقه بسبب القيود المفروضة على عمليات الرسم والطحن الدقيقة. في فئة التسامح القياسية (±1 مم)، تتوفر مواد OD تصل إلى 200 مم - تغطي النطاق الكامل لأنابيب أفران أشباه الموصلات وتطبيقات المفاعلات الكيميائية الكبيرة. عند تحمل الدرجة الضوئية (±0.2 مم)، يبلغ الحد الأقصى العملي للقطر الخارجي حوالي 80 مم، وهو ما يغطي معظم تطبيقات أنابيب الدعم المعملية والألياف الضوئية. عند درجة التسامح مع درجة أشباه الموصلات (±0.1 مم)، يبلغ الحد الأقصى للقطر الخارجي حوالي 50 مم، مما يعكس عمليات الطحن والتلميع المكثفة المطلوبة لتحقيق هذا المستوى من الدقة على مادة هشة. ل أنابيب الكوارتز المخصصة المتطلبات التي تجمع بين OD كبير مع تسامح محكم - على سبيل المثال، أنبوب OD 150 مم مع تسامح ± 0.2 مم لمفاعل MOCVD متخصص - تعد فترات الانتظار الممتدة من 4 إلى 8 أسابيع نموذجية ويجب أخذها في الاعتبار في تخطيط المشروع. تقدم شركة Yancheng Mingyang استشارات هندسية بشأن مواصفات الأبعاد لمساعدة العملاء على تحديد الحد الأدنى لفئة التسامح التي تلبي متطلباتهم الوظيفية، وتجنب الإفراط في المواصفات التي تؤدي إلى إطالة وقت التسليم بشكل غير ضروري وزيادة تكلفة الشراء.

مرجع اختيار أنبوب الكوارتز الخاص بالتطبيق

يدمج الجدول التالي إطار الاختيار المكون من أربع خطوات في دليل مرجعي سريع لتطبيقات أنابيب زجاج الكوارتز الأكثر شيوعًا. ويغطي اتساع المنتج الكامل من المعيار أنبوب زجاجي كوارتز عالي النقاء و قضيب زجاج الكوارتز مكونات للتدفئة المتخصصة والمنتجات البصرية.

منتجات زجاج الكوارتز خارج الأنابيب: مجموعة منتجات موسعة

بينما أنبوب زجاج الكوارتز و أنبوب زجاجي تشكل المنتجات جوهر مجموعة المنتجات، وتوفر Yancheng Mingyang مجموعة واسعة من منتجات الكوارتز والزجاج الخاص التي تخدم احتياجات التطبيقات التكميلية. وتشمل هذه قضيب زجاج الكوارتزs (قضبان الكوارتز المندمجة وقضبان كريستال الكوارتز) للتطبيقات البصرية والهيكلية، ورقة زجاج الكوارتز و نافذة زجاج الكوارتز لوحات لغرف الفراغ والتجمعات البصرية، لوحة الكوارتز للأشعة فوق البنفسجية و لوحة كوارتز مستديرة للأشعة فوق البنفسجية مع ثقوب للطباعة الحجرية الضوئية وأنظمة المعالجة بالأشعة فوق البنفسجية، و الأشعة فوق البنفسجية تنصهر كوارتز كوفيت و quartz cuvette rectangular formats for spectroscopy and analytical instruments.

تنتج الشركة في قطاع منتجات التدفئة سخان الهالوجين بالأشعة تحت الحمراء أنابيب, سخان أنبوب الكوارتز بالأشعة تحت الحمراء البعيدة الجمعيات، و سخان الكوارتز من ألياف الكربون و أنبوب تسخين من ألياف الكربون بالأشعة تحت الحمراء من الكوارتز منتجات لتطبيقات التدفئة العملية الصناعية. تعمل منتجات التسخين هذه على الاستفادة من درجات أنابيب الكوارتز اللبنية والمنخفضة OH لزيادة كفاءة انبعاث الأشعة تحت الحمراء إلى أقصى حد. بالنسبة لتطبيقات الأبحاث المختبرية والعلمية، يشمل النطاق بوتقة الكوارتز المختبرية و مختبر بوتقة السيليكا المنتجات, بوتقة السيليكا المنصهرة غير الشفافة لنمو الكريستال، و بوتقة الكوارتز واضحة المتغيرات للعمليات التي تتطلب مراقبة بصرية للذوبان. تشمل العناصر المتخصصة أدوات زجاج الكوارتز , ارتفاع البورسليكات measuring cup , قمع على شكل مثلث ، و كيمياء دورق الثلاثي الأواني الزجاجية - سد الفجوة بين الأواني الزجاجية المختبرية القياسية وقطاعات الكوارتز عالية الأداء.

كما تقوم الشركة بتوريد أدوات الشفاء الصوتية بما في ذلك وعاء الغناء الكريستال , أوعية الكيمياء الكريستالية , شوكة ضبط كريستال كوارتز , مثلث الغناء الكريستالي , كريستال القيثارة ، و كريستال الغناء الكأس المقدسة المنتجات - مجال تطبيق متنامٍ يستفيد من خصائص الرنين الصوتي لزجاج الكوارتز المصهور عالي النقاء للاستخدام العلاجي والموسيقي.

حول شركة يانتشنغ مينغيانغ لمنتجات الكوارتز المحدودة

شركة يانتشنغ مينغيانغ لمنتجات الكوارتز المحدودة هي شركة متخصصة في إنتاج الكوارتز والمنتجات الزجاجية الخاصة. إنه مصنع الإنتاج لشركة Jinzhou Mingde Quartz Glass Co., Ltd. في مقاطعة Jiangsu. منذ تأسيسها، تطورت الشركة بسرعة، وقدمت التكنولوجيا المتقدمة ومعدات الإنتاج من مصادر محلية ودولية، وقامت بتحسين جودة المنتج باستمرار. وبالاعتماد على مزايا التصنيع الخاصة بها، قامت الشركة بتطوير مجموعة متنوعة من المنتجات المناسبة للسوق وتلبي احتياجات العملاء المختلفين، وحل العديد من تحديات الإنتاج الملحة لعملائها في جميع أنحاء العالم.

تشمل منتجات الشركة أنبوب زجاج الكوارتزs ، وأنابيب زجاج الكوارتز ذات الفتحة المزدوجة، وقضبان زجاج الكوارتز، وألواح الكوارتز، ونوافذ الياقوت، ونوافذ زجاج فلوريد الكالسيوم، وطلاءات الأشعة فوق البنفسجية بالأشعة تحت الحمراء، وألواح النوافذ الزجاجية المقاومة للضغط العالي، وأدوات زجاج الكوارتز، وأدوات زجاج البورسليكات العالي، وبوتقات الكوارتز، وأنابيب الكوارتز المطلية بالذهب، وسخانات الكوارتز، وأنابيب تسخين الكوارتز بالأشعة تحت الحمراء، وسخانات الإشعاع الاتجاهي بالأشعة تحت الحمراء البعيدة، ومصابيح مبيد للجراثيم فوق البنفسجية، وأنواع خاصة أخرى من زجاج الكوارتز المنتجات. الشركة هي العرف المهني مورد أنبوب زجاج الكوارتز و Glass Pipe Factory, serving customers in semiconductors, optics, chemicals, new energy, medical, and electric light source industries across Europe, America, Japan, South Korea, and beyond.
