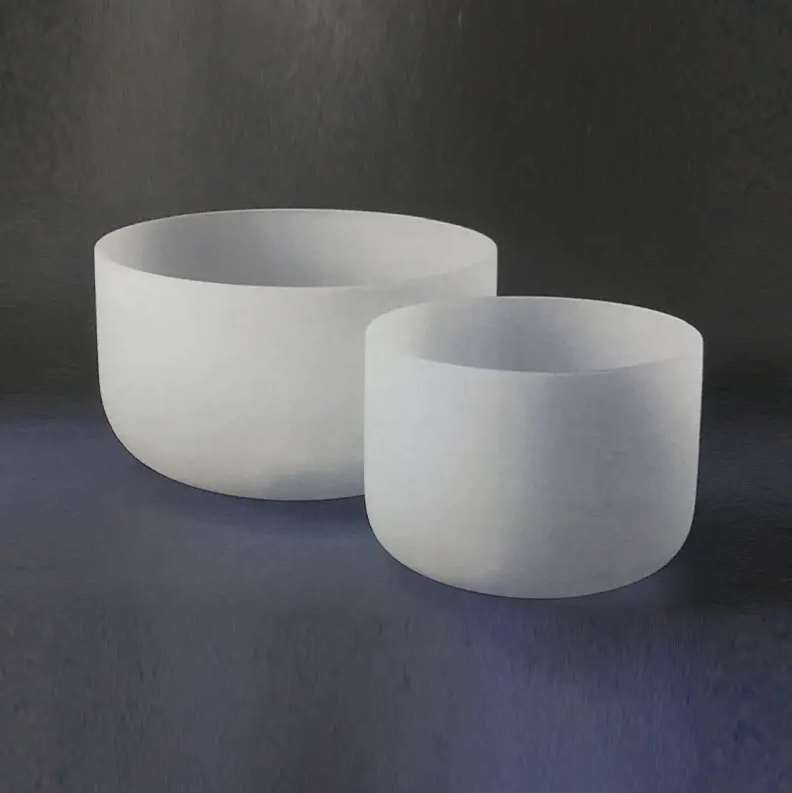

كيفية تحسين أداء بوتقة الكوارتز؟

الاستراتيجيات الرئيسية للتحسين بوتقة الكوارتز الأداء

الطريقة الأكثر فعالية لتحسين أداء بوتقة الكوارتز هي التحكم في التدرجات الحرارية، والحفاظ على بروتوكولات التلوث الصارمة، ومطابقة درجة البوتقة مع درجة حرارة العملية والبيئة الكيميائية المحددة. تمثل هذه العوامل الثلاثة معًا غالبية حالات الفشل المبكرة وخسائر الإنتاجية في تطبيقات أشباه الموصلات والطاقة الشمسية والمختبرات. تقوم الأقسام التالية بتقسيم كل ذراع تحسين مع توجيهات قابلة للتنفيذ.

حدد درجة البوتقة المناسبة لعمليتك

ليس كل شيء بوتقات الكوارتز متساوون. نقاء السيليكا الخام، وطريقة التصنيع (المصهورة مقابل الاصطناعية)، ومحتوى OH كلها تحدد درجة حرارة الخدمة العليا والمقاومة الكيميائية. يعد استخدام بوتقة غير محددة السبب الأكثر شيوعًا للفشل المبكر.

مقارنة درجات البوتقة المشتركة

بالنسبة لعمليات السيليكون Czochralski (CZ)، البوتقات الاصطناعية ذات مستويات الشوائب المعدنية أقل من ذلك 1 جزء في المليون المجموع إلزامية. يؤدي استخدام المواد ذات الجودة القياسية إلى إدخال تلوث الحديد والألمنيوم والكالسيوم مباشرة في الذوبان، مما يؤدي إلى تدهور عمر حامل الأقلية وإنتاجية الجهاز.

التحكم في التدرجات الحرارية لمنع التشقق

يتمتع الكوارتز بمعامل تمدد حراري منخفض جدًا (~0.55 × 10⁻⁶/درجة مئوية)، لكنه هش. تؤدي التغيرات السريعة في درجات الحرارة إلى خلق تدرجات إجهاد داخلية شديدة الانحدار تتجاوز معامل تمزق المادة ( ~50 ميجا باسكال ) مما يسبب تشققًا أو كسرًا كارثيًا.

معدلات التدفئة والتبريد الموصى بها

• أقل من 200 درجة مئوية: منحدر لا يزيد عن 10 درجة مئوية/دقيقة — الرطوبة السطحية والغازات الممتزة يجب أن تتسرب تدريجياً.
• 200 درجة مئوية إلى 600 درجة مئوية: الحد الأقصى 5 درجة مئوية/دقيقة — يعبر هذا النطاق المنطقة الانتقالية α–β cristobalite حيث تكون تغيرات الحجم كبيرة.
• 600 درجة مئوية لدرجة حرارة المعالجة: 3-5 درجة مئوية/دقيقة وهو أمر نموذجي بالنسبة للبوتقات الكبيرة (القطر > 300 مم).
• التبريد: اتبع دائمًا نزولًا متحكمًا فيه؛ يؤدي التبريد من درجة حرارة أعلى من 800 درجة مئوية إلى حدوث كسور دقيقة لا يمكن إصلاحها حتى بدون حدوث تشققات مرئية.

في نمو السيليكون تشيكوسلوفاكيا، من الممارسات الشائعة الاحتفاظ بالبوتقة عند درجة حرارة 900 درجة مئوية 30-60 دقيقة خلال المنحدر الأولي لموازنة درجة الحرارة عبر سمك الجدار قبل رفعها إلى نقطة انصهار السيليكون (1414 درجة مئوية).

تقليل إزالة التزجج لإطالة عمر الخدمة

إزالة التزجج - تحويل السيليكا غير المتبلورة إلى كريستال بلوري - يبدأ عند حوالي 1000 درجة مئوية ويتسارع فوق 1200 درجة مئوية. بمجرد انتشار عملية إزالة التزجيج عبر الجدار الداخلي، تصبح البوتقة غير مستقرة ميكانيكيًا ويجب استبدالها. إنه السبب الرئيسي لتقصير عمر البوتقة في التطبيقات ذات درجات الحرارة العالية.

تدابير الوقاية من إزالة التزجج

• تقليل التلوث بالمعادن القلوية. تعمل أيونات الصوديوم والبوتاسيوم كمحفزات نووية. حتى بقايا بصمات الأصابع التي تحتوي على الصوديوم يمكن أن تؤدي إلى إزالة التزجيج عند نقطة الاتصال.
• استخدام الطلاءات الواقية. تعمل طبقة رقيقة من نيتريد السيليكون (Si₃N₄) أو كبريتات الباريوم (BaSO₄) على الجدار الداخلي على إبطاء جبهة التبلور. في تطبيقات الطاقة الشمسية، ثبت أن طلاءات BaSO₄ تعمل على إطالة عمر البوتقة بنسبة 15-30% .
• الحد من التعرض التراكمي لدرجات الحرارة المرتفعة. تتبع إجمالي الساعات التي تزيد عن 1100 درجة مئوية؛ يتم تصنيف معظم البوتقات عالية النقاء لـ 100-200 ساعة في هذا النطاق قبل أن يصبح إزالة التزجيج مهمًا من الناحية الهيكلية.
• تعمل تحت جو خامل أو الحد. تعمل البيئات الغنية بالأكسجين على تسريع تفاعلات الأكسدة السطحية التي تعزز النواة البلورية.

تنفيذ بروتوكولات صارمة للتلوث والتعامل معه

لا يؤدي تلوث السطح إلى إزالة التزجيج فحسب، بل يؤدي أيضًا إلى إدخال الشوائب في المواد المصهورة الحساسة. في عمليات تشيكوسلوفاكيا لأشباه الموصلات، يمكن لجسيم واحد من سيليسيد الحديد بقياس 0.5 ميكرومتر أن يولد ما يكفي من التلوث بالحديد لتقليل عمر حامل أقلية الرقاقة إلى ما دون الحدود المقبولة في القسم البلوري المجاور.

أفضل ممارسات التعامل والتنظيف

1. تعامل دائمًا مع البوتقات قفازات غرفة نظيفة (النتريل أو البولي إيثيلين، خالي من المعادن) - لا تعري يديك أبدًا.
2. قم بتنظيف البوتقات الجديدة مسبقًا باستخدام محلول HF مخفف (عادةً 2-5% عالية التردد لمدة 10-15 دقيقة) متبوعًا بشطف شامل بالماء منزوع الأيونات لإزالة الأكاسيد المعدنية السطحية من التصنيع.
3. تجفيف البوتقات في فرن نظيف على درجة حرارة 120 درجة مئوية على الأقل 2 ساعة قبل الاستخدام لإزالة الرطوبة الممتصة، والتي يمكن أن تسبب تناثرًا عنيفًا أثناء التسخين.
4. تخزينها في حاويات محكمة الغلق وخالية من الغبار؛ حتى التعرض القصير في بيئة معملية قياسية يمكن أن يؤدي إلى ترسب جسيمات يصعب إزالتها بعد التلبيد على السطح.
5. افحص الأسطح الداخلية تحت ضوء الأشعة فوق البنفسجية قبل كل استخدام - تتألق البقايا العضوية وتشير إلى عدم اكتمال التنظيف.

تحسين تحميل البوتقة ومستوى التعبئة

تؤثر كيفية تحميل البوتقة بشكل مباشر على توزيع الضغط الحراري وديناميكيات الذوبان. يؤدي التحميل غير المناسب إلى إنشاء نقاط ساخنة موضعية، وتبلور غير متساوٍ، وتركيزات إجهاد ميكانيكية تقلل من عمر البوتقة.

• املأ ما لا يزيد عن 80٪ من السعة المقدرة. يؤدي الإفراط في الملء إلى زيادة الضغط الهيدروستاتيكي على الجدران الجانبية عند درجة حرارة مرتفعة، حيث يلين الكوارتز فوق ~ 1665 درجة مئوية (نقطة التليين). عند 1200 درجة مئوية، يصبح تشوه الزحف قابلاً للقياس تحت الحمل المستمر.
• تحميل مادة الشحن بشكل موحد. يؤدي وضع قطعة كبيرة من البولي سيليكون على جانب واحد إلى توليد تسخين غير متماثل أثناء الذوبان، مما يؤدي إلى توليد لحظات انحناء في جدار البوتقة.
• تجنب الاتصال المباشر بين قطع الشحن وجدار البوتقة أثناء التحميل. يعد التأثير أثناء التحميل سببًا رئيسيًا للشقوق الصغيرة تحت السطح والتي تنتشر فقط عندما تصل البوتقة إلى درجة حرارة العملية.
• بالنسبة للعمليات المدعومة بالتناوب (على سبيل المثال، سحب تشيكوسلوفاكيا)، تحقق من تركيز الدوران. حتى أ 0.5 ملم انحراف في دوران البوتقة عند 5-10 دورة في الدقيقة، يقدم ضغوطًا ميكانيكية دورية يمكن أن تؤدي إلى إرهاق القاعدة على مدار عمليات تشغيل متعددة.

المراقبة والاستبدال بناءً على مؤشرات قابلة للقياس

يؤدي الاعتماد فقط على الفحص البصري إلى الاستبدال المبكر (هدر التكلفة) أو الاستبدال المتأخر (خطر فشل العملية). وبدلاً من ذلك، قم بدمج مؤشرات متعددة لاتخاذ قرارات تعتمد على البيانات.

معايير قرار الاستبدال

يؤدي تنفيذ سجل دورة حياة البوتقة — تتبع ذروة درجة الحرارة لكل عملية تشغيل ومدتها ونتائج فحص ما بعد التشغيل — إلى تقليل حالات الفشل غير المتوقعة عن طريق 40-60% مقارنة بالاستبدال المعتمد على الوقت وحده، استنادًا إلى بيانات من عمليات إنتاج سبائك السيليكون كبيرة الحجم.

الاستفادة من الجو والتحكم في الضغط

إن الجو المحيط بالبوتقة أثناء التشغيل له تأثير مباشر على كل من مادة البوتقة ونقاء الذوبان. إن تحسين الظروف الجوية هو أداة منخفضة التكلفة وعالية التأثير غالبًا ما يتم تجاهلها في إجراءات التشغيل القياسية.

• تطهير الغاز الخامل (الأرجون أو النيتروجين): يتدفق الأرجون في 10-20 لتر/دقيقة من خلال أفران تشيكوسلوفاكيا يقلل من تبخر SiO من سطح الذوبان، والذي قد يترسب على جدران الفرن البارد ويعيد تلويث الذوبان في الدورات اللاحقة.
• عملية الضغط المنخفض: الجري عند 20-50 ملي بار (مقابل الغلاف الجوي) أثناء نمو تشيكوسلوفاكيا يقلل الضغط الجزئي لثاني أكسيد الكربون، مما يمنع دمج الكربون في البلورة دون تسريع ذوبان الكوارتز.
• تجنب بخار الماء: حتى 10 جزء في المليون من الماء في جو الفرن يزيد بشكل ملموس من محتوى OH في الذوبان، مما يزيد من تكوين متبرع الأكسجين في رقائق السيليكون أثناء خطوات التلدين اللاحقة ذات درجة الحرارة المنخفضة.

ملخص: قائمة مراجعة عملية للتحسين

تقوم قائمة التحقق التالية بدمج الإجراءات الأساسية الموضحة أعلاه في بروتوكول قابل للتكرار للتشغيل المسبق وقيد التشغيل:

1. تأكد من أن درجة البوتقة تتوافق مع درجة حرارة العملية ومتطلبات النقاء.
2. نظف باستخدام HF المخفف، ثم اشطفه بالماء منزوع الأيونات، وجففه عند درجة حرارة 120 درجة مئوية لمدة ≥ 2 ساعة.
3. فحص السطح الداخلي تحت ضوء الأشعة فوق البنفسجية. رفض البوتقات التي تظهر عليها بقايا أو شقوق صغيرة.
4. تحميل الشحن بشكل موحد إلى ≥ 80% القدرة؛ تجنب تأثير الجدار أثناء التحميل.
5. درجة حرارة المنحدر لكل بروتوكول: ≥ 5 درجة مئوية/دقيقة خلال المنطقة الانتقالية 200-600 درجة مئوية؛ عقد عند 900 درجة مئوية للموازنة الحرارية.
6. الحفاظ على تدفق الغاز الخامل وضغط الفرن المستهدف طوال فترة التشغيل.
7. بارد تحت النسب المتحكم فيه؛ لا تطفئ أبدًا من فوق 800 درجة مئوية.
8. قم بتسجيل بيانات التشغيل وفحص مؤشرات إزالة التزجيج وترقق الجدران والتلوث قبل مسحها لإعادة الاستخدام.

يؤدي تطبيق هذه الخطوات باستمرار إلى إطالة متوسط ​​عمر خدمة البوتقة، وتقليل تكاليف المواد لكل عملية تشغيل، والأهم من ذلك - حماية جودة المنتج المنصهر أو البلورات المزروعة داخله.
